Hệ thống sưởi sàn: thi công điện trở sàn

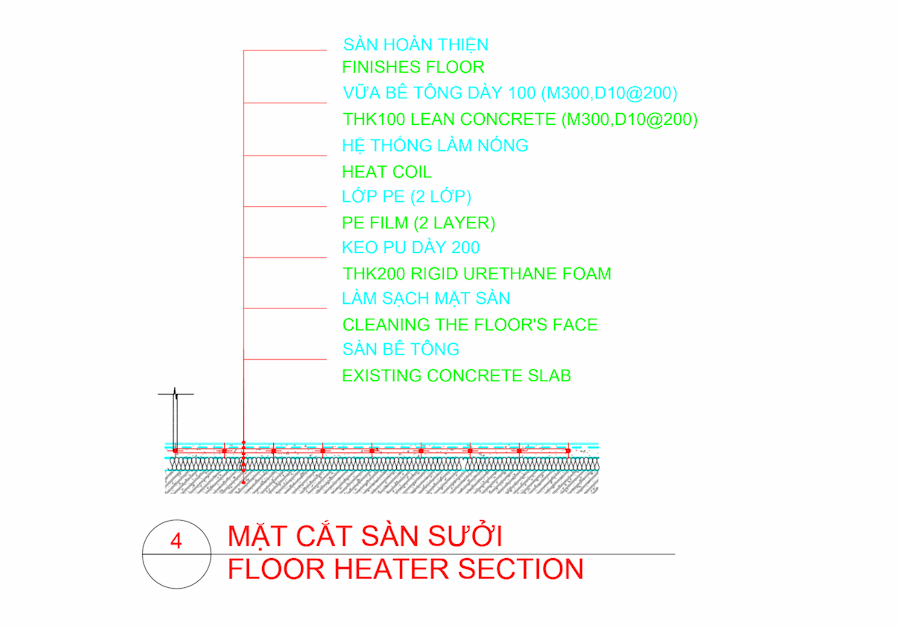

MẶT CẮT SÀN SƯỞI (FLOOR HEATER SECTION)

Kết cấu sàn sưởi được thiết kế nhằm đảm bảo phân bố nhiệt đồng đều, cách nhiệt hiệu quả, và đảm bảo độ bền kết cấu sàn trong quá trình sử dụng. Hệ thống này thường áp dụng cho nhà xưởng, kho lạnh, phòng điều hòa nhiệt độ hoặc khu vực yêu cầu kiểm soát nhiệt.

Hệ thống sưởi đặt bên trong lớp bê tông truyền nhiệt lên trên, nhờ lớp foam cách nhiệt PU dày 200 mm giữ cho nhiệt không thất thoát xuống dưới. Nhiệt lượng lan tỏa đều, giúp duy trì nhiệt độ ổn định trên toàn bộ mặt sàn.

Cấu tạo chi tiết các lớp sàn

Từ trên xuống dưới, cấu tạo sàn gồm các lớp như sau:

Yêu cầu kỹ thuật – thi công

• Bề mặt lớp dưới cần vệ sinh sạch, khô ráo, không bụi hoặc dầu mỡ trước khi dán lớp PU Foam.

• Lắp đặt hệ thống ống sưởi phải đúng cao độ thiết kế, có biện pháp bảo vệ trong quá trình đổ bê tông.

• Kiểm tra áp suất hệ thống (test pressure) trước khi phủ bê tông để tránh rò rỉ.

• Thi công lớp PE đảm bảo liên tục, không hở mối nối.

• Đổ bê tông hoàn thiện theo đúng cấp phối M300, bảo dưỡng bê tông đủ thời gian trước khi vận hành sưởi.

Ưu điểm của kết cấu sàn sưởi

• Phân phối nhiệt đều, tạo môi trường làm việc và sinh hoạt thoải mái.

• Tiết kiệm năng lượng nhờ lớp cách nhiệt hiệu quả.

• Giữ kết cấu sàn ổn định, không nứt vỡ do chênh lệch nhiệt độ.

• Tuổi thọ cao, bảo trì dễ dàng.

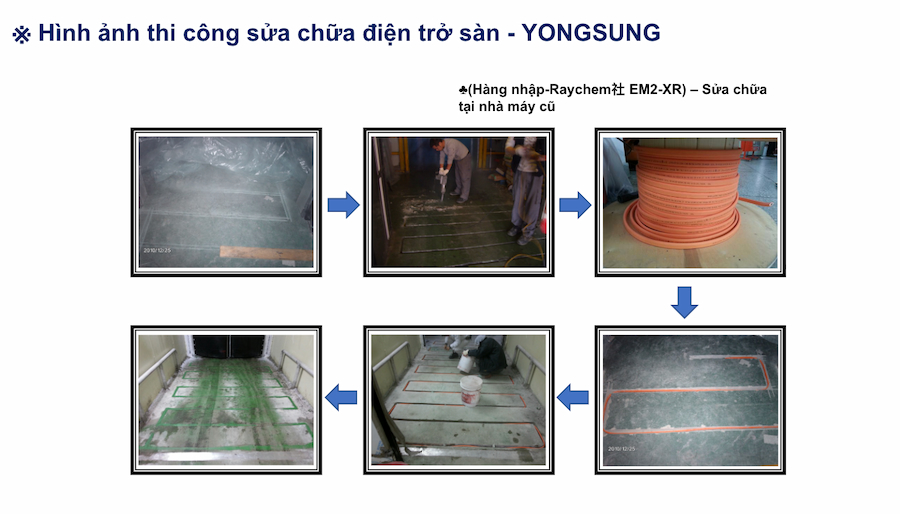

QUY TRÌNH THI CÔNG SỬA CHỮA ĐIỆN TRỞ SÀN – YONGSUNG

1. Giới thiệu chung

• Hệ thống sưởi điện trở sàn (Electric Floor Heating – Raychem EM2-XR) được nhập khẩu và lắp đặt cho khu vực sàn cần duy trì nhiệt độ ổn định (thường dùng trong nhà máy thực phẩm, kho lạnh, khu vực chống đóng băng, phòng thí nghiệm...).

• Dự án này là hạng mục sửa chữa và thay thế cáp sưởi điện trở cũ tại nhà máy cũ của YONGSUNG.

• Mục tiêu: Khôi phục khả năng sưởi sàn ổn định, an toàn điện, và đảm bảo phân bố nhiệt đều sau thời gian vận hành dài.

2. Quy trình thi công theo từng bước

3. Kiểm tra và nghiệm thu

• Kiểm tra điện trở cách điện bằng đồng hồ Megger 500V hoặc 1000V – giá trị ≥ 1MΩ.

• Kiểm tra điện trở hoạt động so sánh với thông số nhà sản xuất (Raychem EM2-XR).

• Vận hành thử hệ thống sưởi: tăng nhiệt dần để kiểm tra độ ổn định nhiệt và phát hiện điểm bất thường.

• Nghiệm thu hoàn thành khi hệ thống đạt các tiêu chí: an toàn điện, nhiệt độ ổn định, không sai lệch vùng nhiệt.

4. Vật tư – thiết bị sử dụng

• Cáp sưởi điện Raychem EM2-XR (hàng nhập khẩu – chống nước, chịu nhiệt cao).

• Vữa tự san hoặc bê tông mác ≥ 300, độ dày phủ bảo vệ ≥ 30 mm.

• Thiết bị kiểm tra điện trở & Megger, dụng cụ cắt – khoan – đo nhiệt hồng ngoại.

5. Ghi chú kỹ thuật

• Trong quá trình sửa chữa, không bật hệ thống điện sưởi khi lớp bê tông/vữa chưa khô hoàn toàn.

• Đảm bảo nhiệt độ bề mặt không vượt quá 65°C khi vận hành.

• Khu vực thi công phải được cách ly an toàn và cảnh báo nguy hiểm điện.

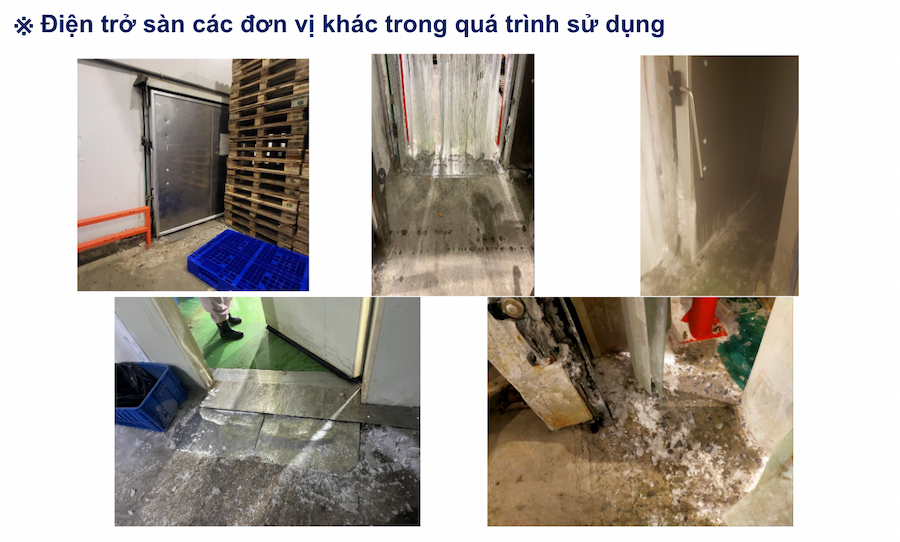

Hệ thống điện trở sàn YongSung (Raychem EM2-XR) được sử dụng để chống đóng băng, đọng nước và bảo vệ cửa kho lạnh. Trong quá trình vận hành lâu dài, do tác động của độ ẩm, tải trọng xe nâng hoặc hao mòn cơ học, một số khu vực điện trở sàn có thể gặp sự cố và cần sửa chữa.

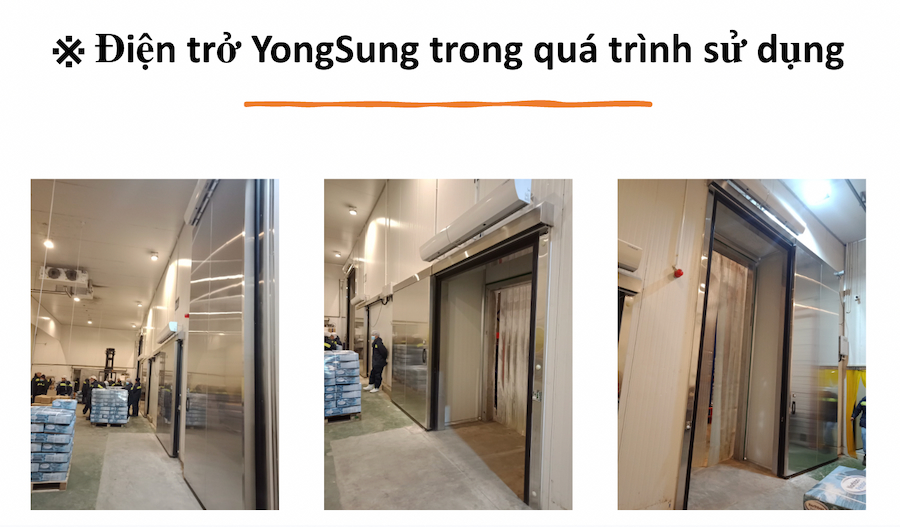

Điện trở YongSung trong quá trình sử dụng

1. Vị trí lắp đặt

• Khu vực trước cửa kho lạnh, lối ra vào khu đông lạnh hoặc vùng tiếp xúc giữa kho và hành lang.

• Mục đích: giữ cho sàn không bị đóng băng, tránh trơn trượt và giúp cửa hoạt động ổn định trong môi trường nhiệt độ thấp.

2. Hiệu quả sử dụng

• Sàn khô ráo, không xuất hiện lớp băng dù nhiệt độ môi trường xuống thấp.

• Giúp bảo vệ cửa kho lạnh, khung inox, và tăng tuổi thọ thiết bị.

• Đảm bảo an toàn cho xe nâng và nhân viên vận hành.
