Tủ điện sao tam giác: Nguyên lý và ứng dụng

Bài viết dưới đây sẽ trình bày chi tiết khái niệm, nguyên lý hoạt động, lợi ích và những ứng dụng thực tế của tủ điện sao tam giác trong hệ thống điều khiển động cơ, kèm theo bảng thông số kỹ thuật tham khảo.

Tủ điện sao tam giác, còn được gọi là tủ khởi động sao tam giác hoặc tủ điện đấu sao tam giác, là một trong những giải pháp khởi động động cơ 3 pha phổ biến trong công nghiệp. Đối với doanh nghiệp và kỹ sư, hiểu rõ về loại tủ điện này sẽ giúp vận hành hệ thống động cơ hiệu quả hơn, giảm thiểu sự cố và tối ưu chi phí.

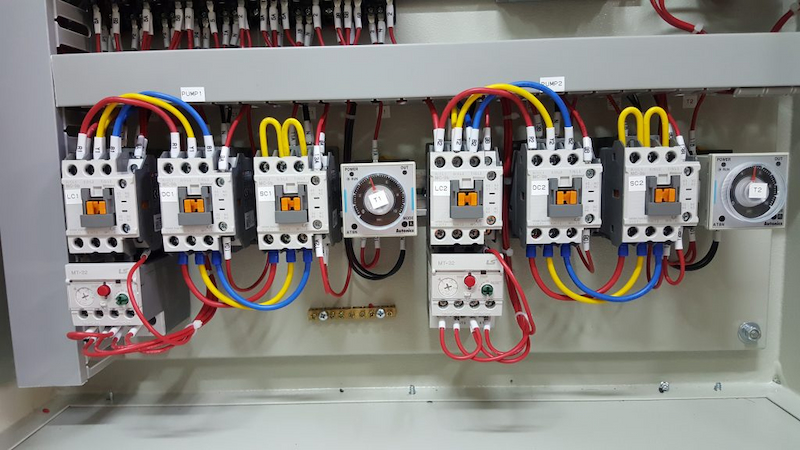

Tủ điện sao tam giác là gì?

Tủ điện sao tam giác là sản phẩm tủ điện được thiết kế để sử dụng trong các hệ thống điều khiển yêu cầu tải động cơ phải hoạt động với dòng khởi động lớn, như các tời hàng, máy cán thép,... Phương pháp điều khiển tủ điện sao tam giác giúp giảm dòng điện khởi động của động cơ từ đó bảo vệ các thành phần khác trong lưới điện. Không làm lưới điện bị sụt áp. Tủ được trang bị nút nhấn điều khiển trực tiếp và đèn báo cho từng trạng thái làm việc, ngoài ra nó còn được trang bị khí cụ bảo vệ động cơ khỏi các sự cố như quá tải, thấp áp và và các sự cố khác.

Nguyên lý tủ điện khởi động sao tam giác

Nguyên lý tủ điện khởi động sao tam giác như sau:

1. Quá Trình Khởi Động

• Khi động cơ bắt đầu khởi động, công tắc tơ chính và công tắc tơ sao sẽ đóng.
• Ở giai đoạn này, động cơ hoạt động theo kiểu đấu nối hình sao, giúp giảm dòng điện khởi động xuống 1/3 so với khi đấu tam giác, tránh gây quá tải hệ thống điện.

2. Chuyển Đổi Sang Trạng Thái Tam Giác

• Sau một khoảng thời gian nhất định, bộ hẹn giờ trong mạch điều khiển sẽ kích hoạt công tắc tơ, chuyển đổi từ trạng thái sao sang trạng thái tam giác.
• Lúc này, công tắc tơ sao mở và công tắc tơ tam giác đóng, động cơ vận hành với công suất tối đa.

3. Ổn Định Hoạt Động

• Sau khi chuyển sang đấu nối tam giác, động cơ chạy với hiệu suất cao nhất.
• Công tắc tơ chính và công tắc tơ tam giác luôn đóng trong suốt quá trình vận hành.
• Nhờ nguyên lý này, dòng khởi động được giảm xuống đáng kể, giúp bảo vệ động cơ và hệ thống điện.

Lợi ích khi sử dụng tủ điện sao tam giác

Việc lắp đặt tủ điện sao tam giác mang lại nhiều lợi ích thiết thực cho hệ thống điện và máy móc của doanh nghiệp:

Giảm dòng khởi động đáng kể:

Dòng điện khởi động động cơ được giảm xuống còn khoảng 1/2 đến 1/3 so với khởi động trực tiếp. Điều này giúp hạn chế sụt áp trên lưới điện, tránh ảnh hưởng đến các thiết bị điện khác trong cùng hệ thống.

Giảm sốc cơ khí cho thiết bị:

Mô-men xoắn khởi động thấp hơn đồng nghĩa với việc giảm sốc cơ học cho động cơ và dây chuyền máy móc. Động cơ tăng tốc êm hơn, bảo vệ bánh răng, khớp nối và kéo dài tuổi thọ thiết bị cơ khí kết nối.

Tiết kiệm chi phí đầu tư:

So với các giải pháp hiện đại như biến tần hoặc bộ khởi động mềm, tủ sao tam giác có giá thành rẻ hơn đáng kể. Các linh kiện (contactor, rơ-le) đều phổ thông và dễ thay thế, giúp doanh nghiệp tiết kiệm chi phí ban đầu cũng như chi phí bảo trì.

Độ tin cậy cao và dễ bảo trì:

Thiết kế mạch sao tam giác đã được sử dụng rộng rãi từ lâu, minh chứng độ tin cậy trong vận hành. Mạch điều khiển đơn giản nên kỹ sư điện hoặc thợ bảo trì dễ dàng kiểm tra, sửa chữa khi có sự cố. Linh kiện sẵn có trên thị trường nên việc thay thế nhanh chóng.

Phù hợp tích hợp tự động hóa:

Tủ điện sao tam giác có thể kết hợp với PLC, cảm biến và các thiết bị điều khiển khác để vận hành tự động theo nhu cầu. Điều này cho phép nâng cấp hệ thống trong tương lai một cách linh hoạt (ví dụ: tự động khởi động luân phiên các bơm, quạt theo thời gian hoặc tải).

Nhờ những ưu điểm trên, tủ điện khởi động sao tam giác được xem là giải pháp kinh tế và hiệu quả cho nhiều doanh nghiệp vừa và nhỏ khi cần khởi động động cơ công suất lớn. Mặc dù hiện nay công nghệ biến tần cho phép khởi động êm hơn và điều chỉnh tốc độ linh hoạt hơn, nhưng chi phí cao khiến biến tần thường chỉ được dùng khi thật sự cần thiết. Trong đa số trường hợp mà yêu cầu kỹ thuật cho phép, tủ sao tam giác vẫn là lựa chọn tối ưu giữa hiệu quả và chi phí.

Ứng dụng thực tế của tủ điện đấu sao tam giác

Nhờ khả năng giảm dòng khởi động và độ tin cậy cao, tủ điện sao tam giác được ứng dụng rộng rãi trong các hệ thống điều khiển động cơ 3 pha công nghiệp. Một số ứng dụng thực tế tiêu biểu có thể kể đến:

Hệ thống bơm nước công nghiệp:

Các máy bơm nước công suất lớn trong nhà máy xử lý nước, trạm bơm cứu hỏa, hệ thống tưới tiêu… thường sử dụng tủ sao tam giác để khởi động bơm, nhằm tránh sụt áp đột ngột và hạn chế áp lực nước thay đổi quá nhanh trong ống dẫn.

Quạt gió và quạt thông gió công suất cao:

Trong các tòa nhà cao tầng, nhà xưởng hay hầm mỏ, quạt công nghiệp công suất lớn được khởi động bằng phương pháp sao tam giác giúp giảm rung lắc và giảm tác động lên lưới điện, đặc biệt khi có nhiều quạt cùng hoạt động.

Xem thêm: Quạt cắt gió là gì? Quạt cắt gió có tác dụng gì?

Máy nén khí và máy lạnh công nghiệp:

Động cơ máy nén khí trục vít hoặc máy nén lạnh công suất lớn cũng thường tích hợp tủ khởi động sao tam giác để giảm dòng khởi động, bảo vệ motor nén và hệ thống điện, nhất là trong các nhà máy nơi nhiều máy nén hoạt động song song.

Xem thêm:

• Máy nén lạnh công nghiệp các loại báo giá
• Dàn nóng kho lạnh công nghiệp dàn ngưng tụ
• Dàn lạnh công nghiệp dàn bay hơi kho lạnh

Băng tải, máy nghiền, máy trộn:

Trong dây chuyền sản xuất, các động cơ kéo băng tải dài, động cơ máy nghiền nguyên liệu, máy trộn bê tông… có công suất lớn đều có thể dùng tủ sao tam giác. Cách khởi động này giúp máy móc khởi động êm, tránh giật cục, đảm bảo quy trình sản xuất diễn ra liên tục và an toàn.

Hệ thống máy công cụ và thiết bị sản xuất khác:

Nhiều máy móc công nghiệp như máy cán thép, máy ép thủy lực, máy dệt công suất lớn… trước đây thường sử dụng khởi động sao tam giác. Dù hiện nay một số được chuyển sang dùng biến tần để điều khiển tốc độ, nhưng sao tam giác vẫn là phương án dự phòng hoặc chính yếu ở nhiều nơi nhờ tính kinh tế và đơn giản.

Có thể thấy, bất kỳ ở đâu có động cơ điện 3 pha công suất tương đối lớn và yêu cầu khởi động an toàn, hạn chế dòng xung kích, tủ điện sao tam giác đều có thể phát huy vai trò. Tùy theo đặc thù tải và yêu cầu điều khiển, kỹ sư sẽ cân nhắc thiết kế tủ sao tam giác độc lập hoặc tích hợp cùng các giải pháp khác để đạt hiệu quả cao nhất.
